Активный сабвуфер с самодельным усилителем на 12" динамике Peerless SLS 830669 автор Крылов Георгий
Это сабвуфер для моего сына, работает с четырьмя минимонитрами.Мой сын использует 4 моих минимонитора в системе домашнего кинотеатра. Поэтому, ему понадобился сабвуфер. Есть недорогая "двенашка" Пирлес 830669, которая имеет приличный линейный ход 8мм. Ей требуется не менее 70 литров, а лучше 100-110, имея при этом 40 герц по минус 3дБ. Естественно, что в комнате такой саб не поставишь.
Поэтому, я решил сделать корректор Линквитца. Выше была ссылка на первоисточник, еще есть экселевская програмка, позволяющая легко посчитать параметры схемы: http://www.pvconsultants.com/audio/eq/linktran.htm
Параметры динамика:- Fs=28Hz
- Mms=75,4g
- Vas=172,4l
- Qts=0,47
- Bl=12,2N/A
- Sd=540 sq.sm.
- Линейный ход - 8мм на сторону и индуктивность катушки: Le=3, 1mH
- Чувствительность - 91,2dB, скорее всего, при 2,83V

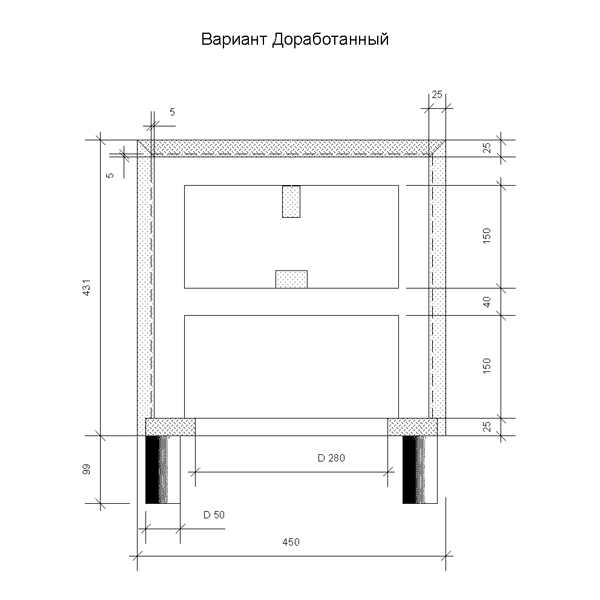

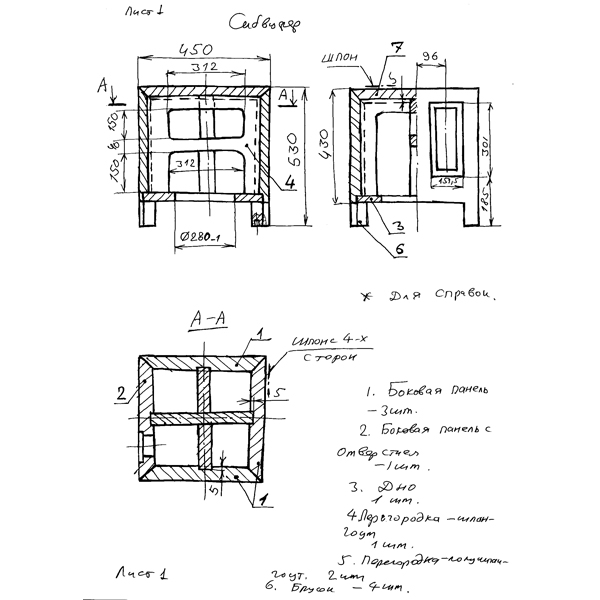

Я запихнул его в 60 литров, потребовав от корректора 30 герц среза. При применении инфразвукового фильтра первого порядка 20Гц, срез по уровню -3dB становится 35Гц. Этого вполнеее достаточно для квартиры, кроме того, обеспечивается нормальная чувствительность, и не перегружаются ни усилитель, ни динамик. Инфразвуковой фильтр образован емкостью С14 и R47 56k, впараллель с резистором 47k, стоящим на входе ум. Если хочется, чтобы саб играл чуть пониже, то R47 можно выкинуть.

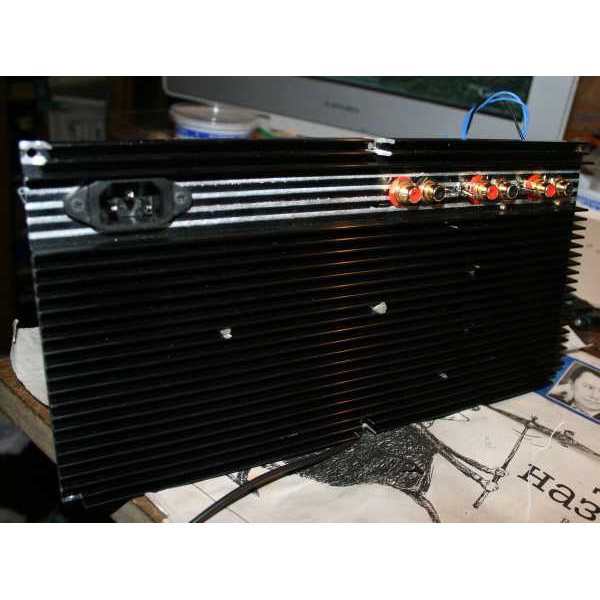

Сабвуфер имеет стеревход P1, P3 и стереовыход P2, P4 на усилитель для сателлитов. Этот выход фильтрованный, т.е. сателлиты обрезаны снизу фильтром второго порядка. Микросхема А1 - входной буфер.

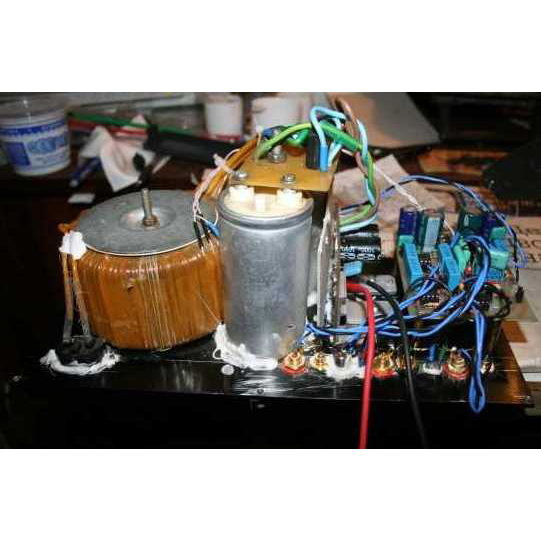

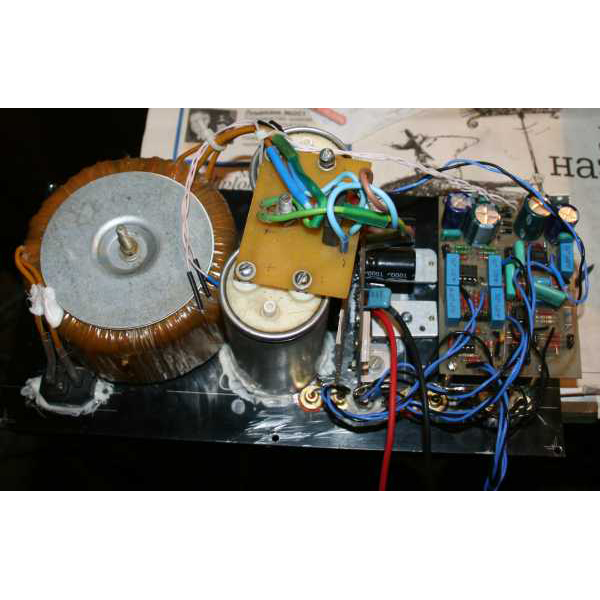

Фильтр для сателлитов собран на А2. А3 - складывает сигналы правого и левого каналов. Второй вход P5 нефильтрованный моно, для сигнала с ресивера. Переключение частот среза осуществляется перемычками. Я не стал делать плавную регулировку частоты среза. Далее сигнал идет на переключатель входов S1. На А4.1 собран фильтр НЧ второго порядка, на А4.2 - регулятор уровня. Диапазон регулировки оказался маловат. На А5.1 собран корректор Линквитца, а на А5.2 - ивертирующий усилитель для переключения фазы. Я не стал делать плавную регулировку фазы, достаточно дискретного преключения на 180 градусов. Я использовал распространенные и дешевые NE5534 - 5532. Удачно разведенная плата и скомпонованный блок обеспечили полное отсутствие фона, чем грешат все промышленные усилители. Усилитель мощности собран на двух TDA7293 впараллель - по схеме master-slave. В блоке питания стоият ставрые советские банки К50-37 по 15000 мкФ, плюс на плате усилителя по 2000 мкф в плече. Напряжение питания на холостом ходу получилось плюс-минус 39 вольт. Этого вполне хватает для обычной квартиры.

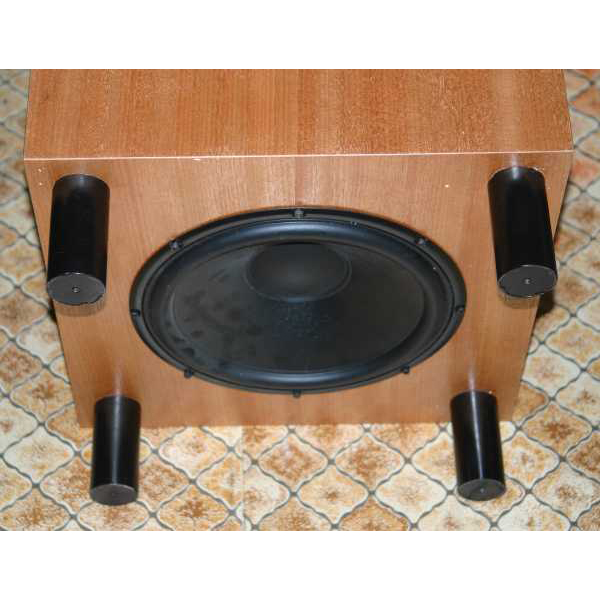

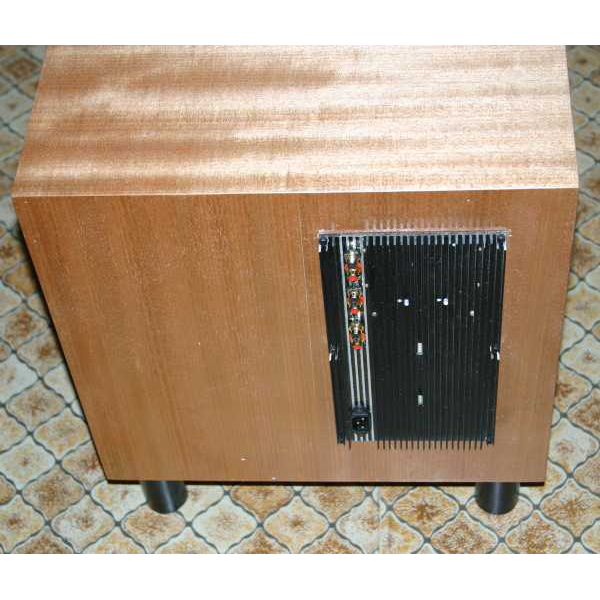

Так вяглядит, готовое устройство.Саб получится очень музыкальным, жалко было отдавать игрушку сыну. ;-)
