Как подключить усилитель

Оглавление

1. Какие бывают усилители звука
2. Как выбрать усилитель
3. Как подключить усилитель
   Подключение усилителя к музыкальному центру
   Подключение усилителя к колонкам
   Подключение сабвуфера к стереоусилителю
   Общие рекомендации по подключению
4. Как настроить усилитель
   Первоначальная настройка
   Тонкая настройка звука
   Настройка под акустику помещения

Какие бывают усилители звука

Знать, какие бывают усилители звука – значит, быть готовым к созданию архитектуры домашней аудио системы. Выбор типа усилителя определяет не только характер звучания, но и требования к подключению, акустике и источникам сигнала.

Главное, в чем усилители различаются – это элементная база: они бывают транзисторные, ламповые и гибридные. Транзисторные (полупроводниковые) усилители доминируют на рынке благодаря высокой линейности, стабильности работы с низкоомной нагрузкой и способности отдавать значительный ток. Это важно при подключении акустики со сложной импедансной кривой.

Ламповые усилители работают по иным принципам: их выходной каскад имеет более высокое выходное сопротивление, а спектр искажений отличается – преобладают четные гармоники. Это формирует некую «пластичность» звучания, хотя понятие это субъективное. Ламповые усилители предъявляют более жесткие требования к согласованию с акустикой (обычно от колонок требуется чувствительность выше 90 дБ и стабильный импеданс).

Гибридные усилители комбинируют ламповый предусилительный каскад и транзисторный выходной каскад. Это попытка объединить тембральные особенности лампы и способность транзисторов отдавать более высокий ток.

По классу работы выходного каскада различают классы усилителей: основные – это A, AB и D. Класс A обеспечивает минимальные кроссоверные искажения за счет постоянной проводимости транзисторов или ламп, но отличается крайне низким КПД и высоким тепловыделением.

Класс AB – наиболее распространенный компромисс между эффективностью и качеством.

Класс D использует широтно-импульсную модуляцию и фильтрацию на выходе, обеспечивая высокий КПД и компактность. Современные реализации класса D достигли уровня, позволяющего использовать их не только в портативной технике, но и в стационарных Hi-Fi системах.

С точки зрения архитектуры усилители делятся на интегральные и раздельные. Интегральный усилитель объединяет предусилитель и усилитель мощности, минимизируя длину сигнального тракта и упрощая коммутацию.

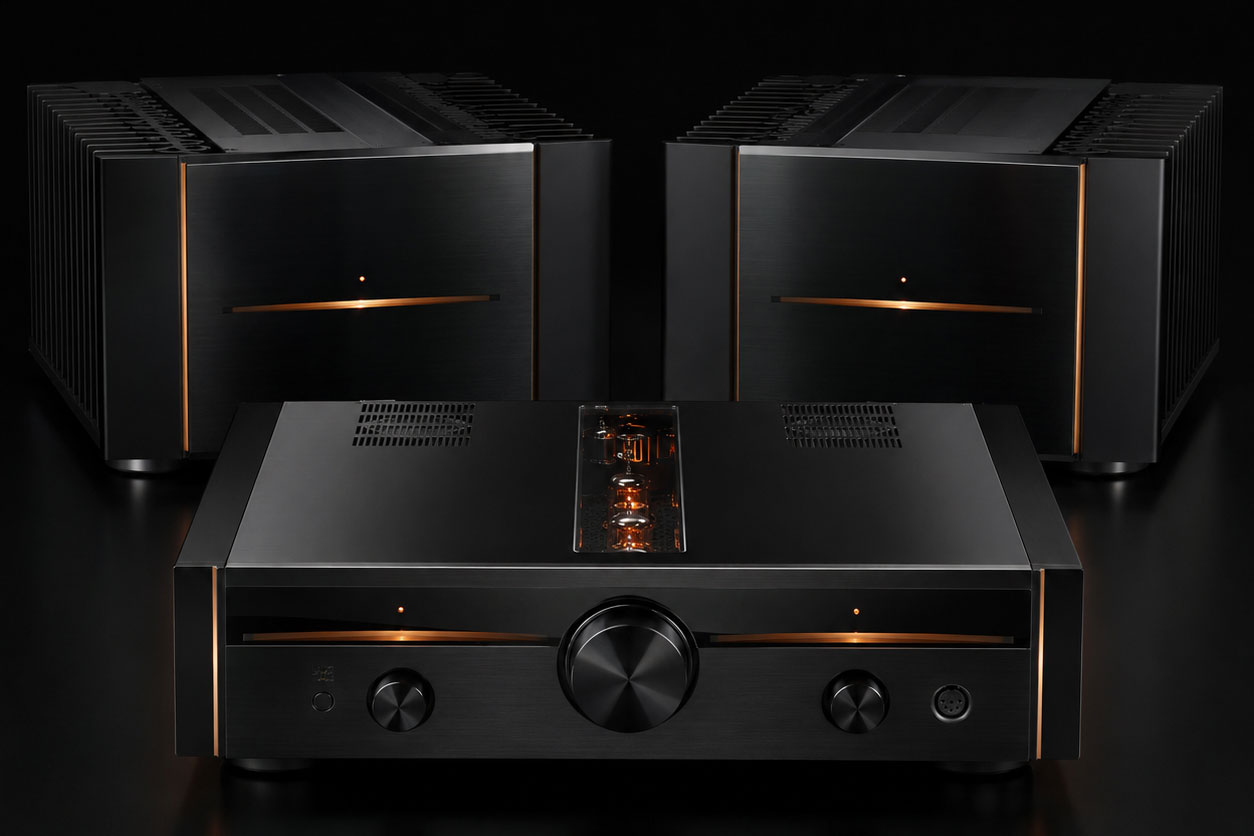

Раздельные решения (предусилитель + усилитель мощности) применяются в системах более высокого уровня, где критичны развязка блоков питания, снижение перекрестных помех и возможность масштабирования системы. При ограниченном бюджете интегральные решения чаще оказываются более рациональными.

В качестве практических примеров можно рассмотреть интегральные усилители класса AB начального уровня. Скажем, Yamaha A-S301 предлагает фирменную топологию ToP-ART, режим Pure Direct, выход на сабвуфер, четыре линейных входа RCA, вход Phono и цифровые входы (оптический и коаксиальный).

Cambridge Audio AXA35 – тоже достойный представитель класса. Это усилитель с ММ-фонокорректором, четырьмя линейными входами и акцентом на минималистичную аналоговую схему без цифровых модулей. Обе модели находятся на базовом уровене современной Hi-Fi архитектуры.

Как выбрать усилитель

Как выбрать усилитель – вопрос, который требует учета не отдельных характеристик, а всей системы, ее электрической и акустической нагрузки, помещения, в котором она будет работать.

Стив Гуттенберг – известный обозреватель техники Hi-Fi и ведущий популярного YouTube-канала The Audiophiliac Daily Show – формулирует один из базовых ориентиров:

«Прежде всего выясните чувствительность ваших акустических систем. Если она ниже 87 дБ, вам нужен более мощный усилитель. Если выше 90 дБ, требования к мощности снижаются».

Это правило слегка упрощенное – на практике также важны импедансная характеристика акустики и фазовый угол нагрузки.

Да, первый важный параметр, – соответствие усилителя нагрузке. Акустика с чувствительностью 86–88 дБ требует больше мощности, чем системы с 92–94 дБ, но еще важнее способность усилителя отдавать ток при низком импедансе.

Второй параметр – коммутация. Для винила необходимо наличие фонокорректора и, соответственно, вход Phono, для цифровых источников – наличие ЦАП и входов S/PDIF.

Третий параметр – функциональная архитектура. Наличие Pre Out (предусилительный выход для подключения активной акустики) или Sub Out (специальный выход для сабвуфера) расширяет возможности аудиосистемы.

Как подключить усилитель

Как подключить усилитель – не какое-то сакральное знание. Главное – понимать, что соединение компонентов должно обеспечить корректную электрическую, импедансную и сигнальную интеграцию всех компонентов системы.

Во время подключения формируется качество тракта: уровень шума, динамический диапазон, устойчивость к перегрузкам. Оно влияет даже на долговечность оборудования.

Типичные ошибки – неправильный выбор входа, нарушение полярности, некорректная нагрузка – приводят либо к деградации звука, либо к перегрузке выходного каскада усилителя.

Ключевой принцип подключения: сигнал должен проходить по максимально короткому и логически корректному пути – без лишних преобразований (аналог > цифра > аналог), без избыточных соединений и без несогласованных уровней.

Подключение усилителя к музыкальному центру

Выбор как подключить усилитель к музыкальному центру зависит от доступных интерфейсов и архитектуры самого центра. В большинстве случаев используется линейный выход RCA (Line Out).

Подключение выполняется стереокабелем RCA: выход центра соединяется с линейным входом усилителя (варианты обозначения – AUX, CD, LINE). Важно использовать именно линейный выход, а не выход на наушники – последний имеет усиление и может вносить искажения при подаче на линейный вход.

Уровень сигнала линейного выхода не стандартизирован жестко: он может варьироваться примерно от 0,5 до 2 В. Это нормально, поскольку входные каскады усилителей рассчитаны на широкий диапазон. Однако при слишком высоком уровне возможна перегрузка входа (клиппинг), что проявляется как искажения на пиках звукового сигнала.

Если музыкальный центр оснащен цифровым выходом (Toslink или коаксиальным), возможно подключение к цифровому входу усилителя. В этом случае используется ЦАП усилителя, а аналоговый тракт центра полностью обходится. Это имеет смысл, если ЦАП усилителя качественнее или требуется минимизировать шумы аналогового тракта источника.

Отдельный нюанс – регулировка громкости. Если используется линейный выход музыкального центра, громкость регулируется только усилителем. Если по ошибке используется регулируемый выход (Variable Out), важно зафиксировать его уровень, чтобы избежать двойного усиления и потери качества звучания.

Подключение усилителя к колонкам

Как подключить усилитель к музыкальным колонкам запомнить несложно. Для подключения пассивной акустики используются винтовые клеммы, поддерживающие подключение оголенного провода, лопаток (spade) или банан-разъемов.

Полярность должна соблюдаться строго: «+» усилителя к «+» колонки, «–» к «–». Нарушение полярности одного канала вызывает противофазную работу динамиков, что приводит к частичной потере низких частот и разрушению центральной сцены.

Ключевой параметр – сопротивление кабеля. Оно определяется длиной и сечением. При недостаточном сечении возрастает сопротивление линии, снижается демпфинг-фактор усилителя, ухудшается контроль над движением диффузора, особенно в НЧ-диапазоне. Это проявляется как «размягченный» или гулкий бас.

Рекомендуемые ориентиры:

• до 3 м: 1,5 кв. мм
• 3–6 м: 2,5 кв. мм
• более 6 м: 4 кв. мм и выше

Важно учитывать качество контакта. Окисленные или слабо затянутые соединения увеличивают переходное сопротивление, что приводит к нагреву и потере сигнала.

Как подключить стереоусилитель к двум парам, тоже нетрудно понять. Но важно вникнуть в схему нагрузки. При использовании A+B пары колонок подключение обычно делается параллельно. И, например, две пары акустики с импедансом по 8 Ом вместе дают эквивалент около 4 Ом.

Не каждый усилитель стабилен на такой нагрузке. Некоторые допускают работу с A+B, но при условии, что суммарный импеданс соответствует требованиям производителя (часто ≥8 Ом на канал в этом режиме).

Дополнительный аспект – би-вайринг и би-ампинг. Если акустика имеет раздельные клеммы для НЧ и ВЧ, возможно использование двух кабелей (bi-wire) или двух усилителей (bi-amp). Это снижает взаимное влияние полос, но требует корректной конфигурации.

Подключение сабвуфера к стереоусилителю

Решение как подключить сабвуфер к стереоусилителю будет зависеть от архитектуры аудио системы и доступных интерфейсов.

Наиболее корректный вариант – использование выхода Sub Out или Pre Out. В этом случае сигнал передается на сабвуфер по линейному уровню (RCA). В большинстве интегральных усилителей этот сигнал является full-range (полный диапазон без фильтрации), и частотное разделение выполняется встроенным кроссовером сабвуфера.

Важно учитывать:

– если используется Pre Out, уровень сигнала регулируется громкостью усилителя
– если Sub Out специализированный, он может иметь частично или полностью регулируемую громкость отдельной ручкой.

Если линейного выхода нет, используется высокоуровневый вход сабвуфера (Speaker Level Input). Сабвуфер подключается параллельно колонкам и получает тот же сигнал, что и основная акустика. Часто это дает более согласованное звучание, так как сохраняется «характер» звучания усилителя.

Использование Tape Out возможно, но имеет ограничение: выход имеет фиксированный уровень сигнала. Сабвуфер не будет следовать за регулятором громкости усилителя, и его придется настраивать отдельно. В принципе допустимо, но только как компромиссное решение.

Отдельный параметр – согласование фазы и временной структуры. Неправильная интеграция сабвуфера приводит к провалам или пикам в области кроссовера. Настройка должна выполняться в выбранной точке прослушивания в конкретном помещении.

Общие рекомендации по подключению

Критически важно знать, как подключить усилитель безопасно. Все подключения выполняются при полностью обесточенной системе. Даже кратковременный контакт под нагрузкой может вызвать импульсный выброс и повредить твитеры акустики.

Порядок включения системы важен: если акустика пассивная, включите сначала источники (CD-плеер, проигрыватель винила, медиаплеер), затем усилитель. Выключение – в обратном порядке, но сначала уберите громкость усилителя на минимум.

Сигнальные кабели должны быть физически разведены с силовыми. Пересечение под прямым углом допустимо, параллельная прокладка – нежелательна из-за возникающих помех.

Как разместить усилители: необходимо обеспечить эффективный теплоотвод. Усилители класса AB при высокой нагрузке могут существенно нагреваться. Недостаточная вентиляция приводит к срабатыванию защиты.

Усилители класса A нагреваются еще сильнее, наличие теплоотвода для них буквально критично. Нельзя ставить усилители в закрытые ниши и чем-либо накрывать. Вокруг них необходимо оставлять свободное пространство для циркуляции воздуха.

Заземление – важный аспект. Если в системе появляется неприятный низкочастотный гул (50 Гц), скорее всего, причина в «петле заземления»: это когда у компонентов есть несколько путей для заземления.

Чтобы избавиться от гула, нужно сделать так, чтобы все устройства соединялись с землей только в одной общей точке.

Наконец, важно учитывать качество питания. Использование сетевых фильтров или стабилизаторов может снизить помехи в сети, но при этом не должно ограничивать ток, доступный усилителю. В противном случае ухудшается контроль баса.

«Ограничивать ток» – значит, что сетевой фильтр или стабилизатор создает дополнительное сопротивление в цепи питания или не рассчитан на ту мощность, которую усилитель может потребовать от сети.

В моменты громких музыкальных фрагментов (мощный удар по барабану или резкое вступление баса) усилителю нужен быстрый всплеск энергии. Если сетевой фильтр или стабилизатор не может мгновенно пропустить через себя этот ток, усилитель «проседает» по питанию.

Как настроить усилитель

Первоначальная настройка

Пошаговый план того, как настроить усилитель, прост. Настройка начинается с проверки корректности работы всей цепи.

Громкость устанавливается в минимальное положение, после чего постепенно увеличивается с контролем посторонних шумов: фона 50 Гц, щелчков. На этом этапе важно исключить аппаратные проблемы.

Следующий шаг – проверка баланса каналов. Регулятор Balance (если он есть) должен быть установлен строго в центральное положение. Отклонения допустимы только при объективной асимметрии помещения или позиции слушателя.

Проверка фазировки выполняется с помощью моно-сигнала или тестового трека. При корректной полярности подключения акустики звуковой образ фиксируется в центре, имеет четкую локализацию и максимальную плотность. При перепутанной фазе одного канала происходит частичная потеря низких частот, звуковая сцена «размывается», а центральные источники теряют фокус.

При отсутствии сигнала и установленной рабочей громкости система должна оставаться максимально тихой. Легкий шум допустим для усилителей с высоким коэффициентом усиления, но выраженный гул или треск указывает на проблемы с заземлением или наводками на кабели.

Для моделей с цифровыми входами нужно проверить корректность синхронизации сигнала (lock), отсутствие щелчков при переключении источников и стабильность работы ЦАП.

Тонкая настройка звука

Основная задача здесь – добиться линейного и контролируемого воспроизведения в конкретных условиях.

Регуляторы тембра (Bass, Treble) являются широкополосными фильтрами. Их применение оправдано только при систематических отклонениях АЧХ, связанных с акустикой или помещением. Скажем, избыточный бас из-за близости к стене может быть частично убран снижением НЧ. Однако чрезмерное использование темброблоков увеличивает фазовые искажения и ухудшает прозрачность тракта.

Режим Pure Direct или Direct Mode отключает темброблок, баланс и иногда часть буферных каскадов. Это сокращает длину сигнального тракта и снижает уровень искажений. В правильно согласованной системе этот режим обычно дает более точную атаку, лучшую микродинамику и более чистую сцену.

Уровень громкости – несколько туманная история. Человеческий слух нелинеен, поэтому при низком уровне субъективно теряются и НЧ, и ВЧ. Это необходимо учитывать при оценке звука: корректная настройка невозможна ни на тихом, ни на очень громком звуке.

При наличии сабвуфера настройка включает три параметра: частоту среза, уровень и фазу.

Частота среза выбирается в зоне естественного спада основной акустики. Для полочных систем это обычно 70-90 Гц, для напольных – 50-70 Гц.

• Уровень сабвуфера должен обеспечивать незаметную интеграцию: при его отключении звук, будет терять некий «фундамент», но при включении не должно возникать ощущения, что заработал отдельный источник.
• Фаза (0/180 градусов или плавная регулировка) подбирается по максимальному уровню и плотности баса в той точке, где в помещении обычно происходит прослушивание.
• Если усилитель имеет выход Pre Out, возможно использование дополнительного внешнего усилителя мощности или активной фильтрации, что открывает более точную настройку системы, включая би-ампинг.

Настройка под акустику помещения

Вопрос «Как настраивать усилители» всегда должен обсуждаться в контексте акустики помещения. Основные искажения в аудио системе формируются не самими усилителем, а взаимодействием колонок с комнатой.

Первый уровень настройки – геометрия размещения. Колонки должны образовывать равносторонний треугольник с точкой прослушивания. Симметрия относительно боковых стен критична для формирования корректной стереосцены. Колонки должны находится на одинаковом расстоянии от стен.

Расстояние до задней стены влияет на НЧ. При приближении колонок к стене происходит усиление баса (граничный эффект). И одновременно увеличивается неравномерность АЧХ звукового сигнала, поэтому такого «усиления баса» лучше избегать. Диапазон 30–80 см является компромиссным, но точное значение определяется экспериментально.

Второй уровень настройки – контроль ранних отражений. Отражения от боковых стен, пола и потолка влияют на локализацию источников. Использование поглощающих или рассеивающих поверхностей в точках первых отражений улучшает читаемость сцены и снижает «замыливание» звука.

Третий уровень – модальная структура помещения. В диапазоне до ~200 Гц комната обычно формирует стоячие волны, вызывающие как пики, так и провалы баса. Перемещение точки прослушивания даже на 20–30 см может существенно изменить НЧ-отклик. Это часто эффективнее любой эквализации.

Опытные меломаны и звукорежиссеры стараются «заглушить» углы и «сломать» их симметрию, помещая в них так называемые басовые ловушки из поглощающих и рассеивающих материалов.

Лучше избегать установки аудиосистем в квадратных комнатах и помещениях, длина одной стены в которых кратна длине другой стены – они дают больше всего проблем.

Температурный режим также влияет на стабильность параметров усилителя. Утрированно говоря, ему нужно «прогреться». Транзисторные модели выходят на рабочие режимы за 15–30 минут, тогда как более сложные схемы с высоким током покоя требуют большего времени.

Итоговое звучание определяется всей системой: источник, усилитель, акустика и помещение. Понимая, как подключить усилитель корректно, вы делаете лишь первый шаг. Реальный результат формируется через согласование электрических параметров, акустической среды и позиции слушателя.
