USB-коммутатор Matrix Audio SU-1
Фирма Matrix Audio является специализированным Hi-Fi-подразделением высокотехнологической китайской компании Matrix Electronic Technology Co. Ltd. Фирма занимается разработкой и производством сетевых аудиоплееров, а также аксессуаров для них.
Описание Matrix Audio SU-1
Matrix Audio SU-1 - USB-коммутатор с гальванической развязкой для цифровых Hi-Fi-систем с несколькими источниками и USB-ЦАП. Он объединяет переключение линий, электрическую изоляцию интерфейса и линейное питание выходной части. Устройство помогает организовать USB-цепь между компьютером, сетевым транспортом или мобильным устройством и одним из двух подключенных преобразователей, не переставляя кабели вручную.

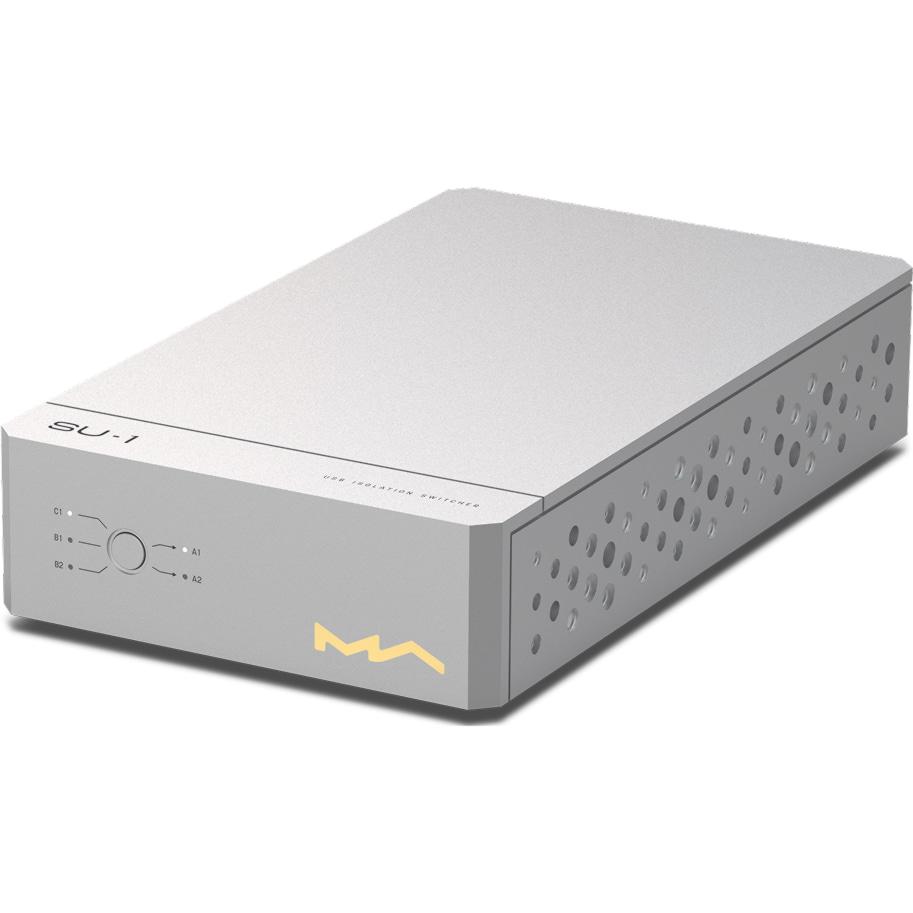

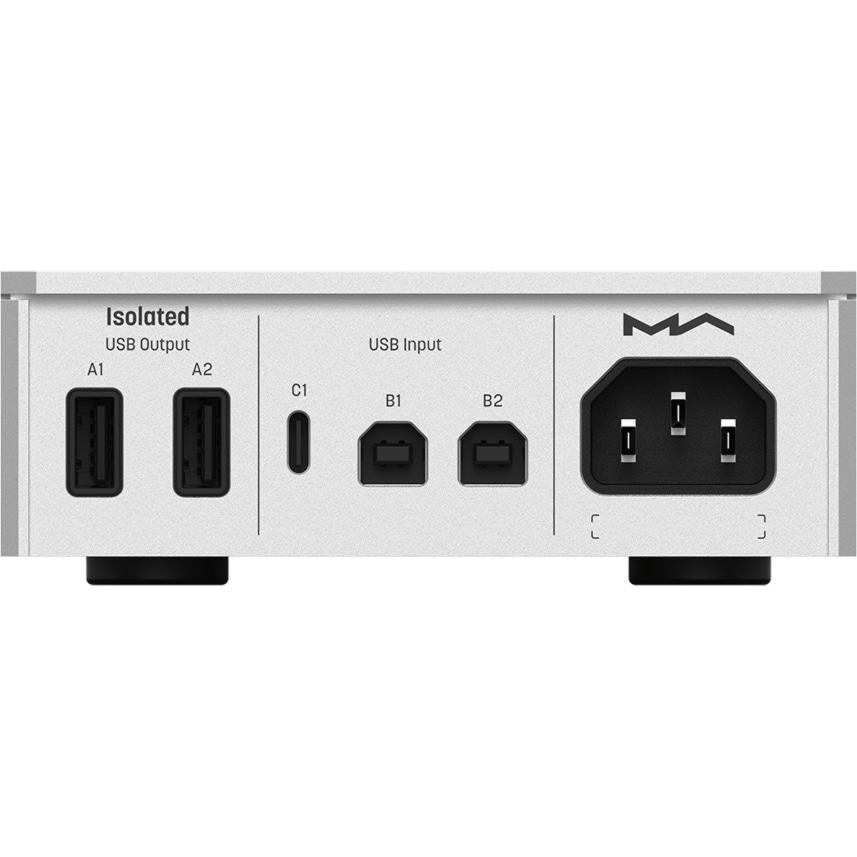

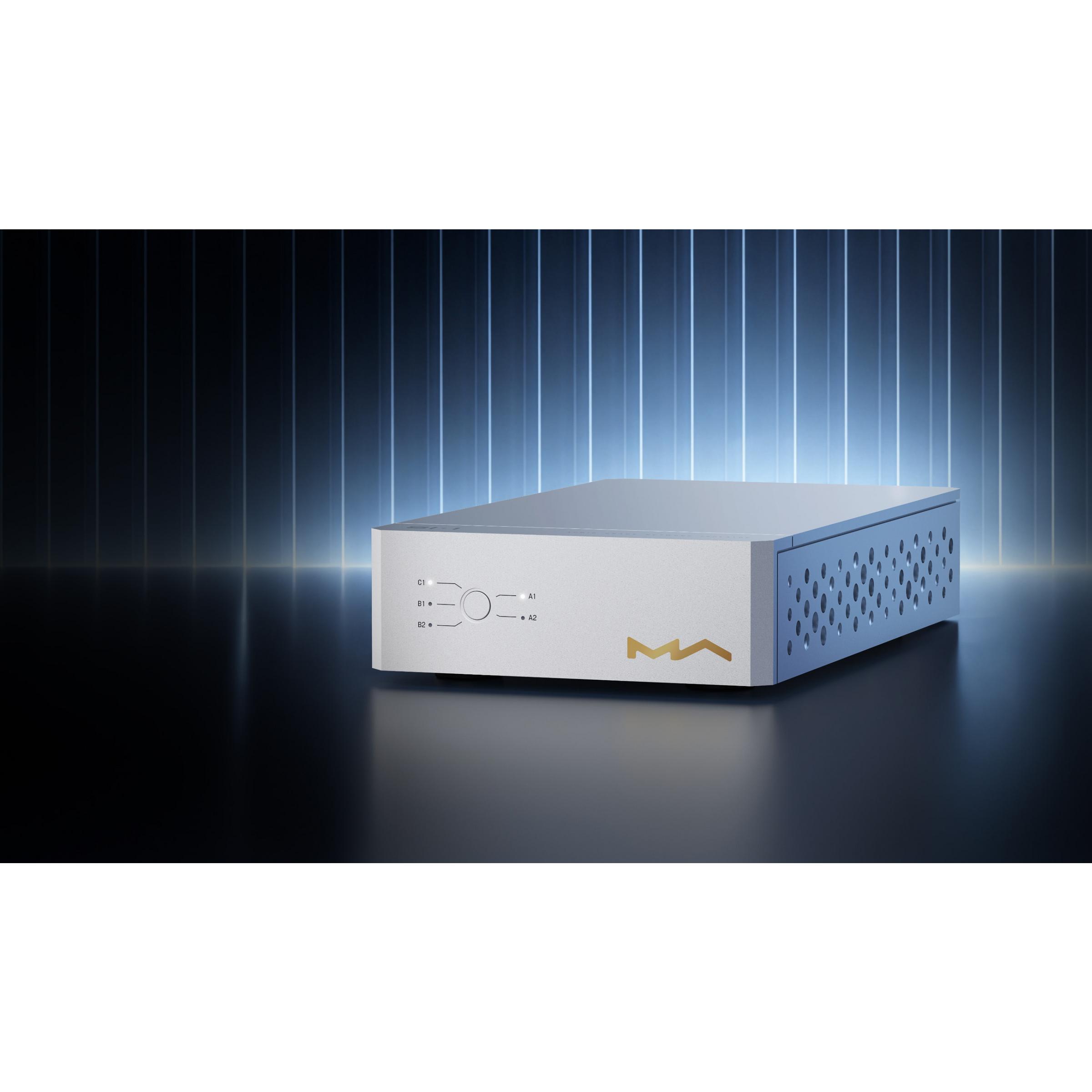

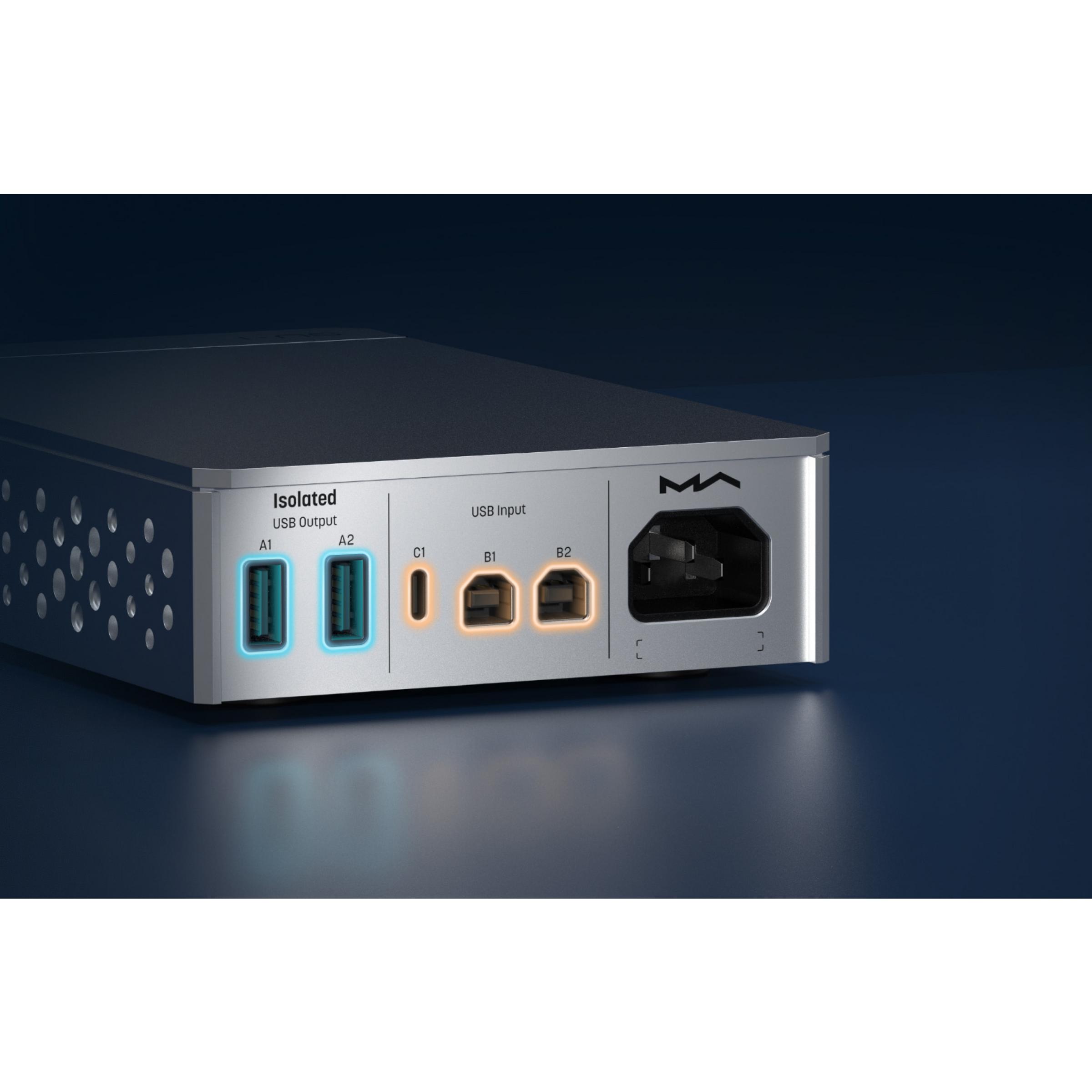

На входе предусмотрены два разъема USB Type-B и один USB Type-C, а на выходе - два USB Type-A. Все порты работают в режиме High-Speed USB со скоростью до 480 Мбит/с. Короткое нажатие единственной кнопки последовательно выбирает вход C1, B1 или B2, длительное - выход A1 или A2. Пять светодиодных индикаторов показывают активную комбинацию, поэтому маршрут сигнала легко проверить по передней панели. Такой формат удобен, например, когда настольный ЦАП для наушников и основной ЦАП аудиосистемы используются с общим набором цифровых источников.
Профессиональная микросхема цифровой изоляции разрывает прямую электрическую связь между передающей и принимающей сторонами по линиям данных, питания и земли. Это препятствует распространению токов земляных петель, высокочастотных помех и шума от USB-портов источника. Развязка также служит защитным барьером для аудиотехники при электростатических разрядах и импульсных перенапряжениях.
Выходной каскад питается от встроенного линейного блока с залитым тороидальным трансформатором и несколькими малошумящими стабилизаторами. На выбранном USB-выходе доступно питание 5 В с током до 1000 мА. Система контролирует нагрузку и отключает выход при перегрузке по току или коротком замыкании. Благодаря этому SU-1 формирует для совместимого USB-устройства стабильную линию питания и защищает его при неисправностях в цепи.
Импеданс USB-тракта оптимизирован для длинных соединений: производитель допускает до 4 м кабеля между источником и коммутатором и до 4 м между SU-1 и принимающим устройством, то есть до 8 м в сумме. Это позволяет свободнее разнести компоненты между стойкой, рабочим столом и зоной прослушивания. SU-1 подключается непосредственно к сети переменного тока; версия напряжения питания фиксируется на заводе. Комплект включает сетевой кабель, руководство пользователя и гарантийный талон.
Особенности Matrix Audio SU-1
- три выбираемых USB-входа: 2 x USB Type-B и 1 x USB Type-C
- два гальванически развязанных выхода USB Type-A
- линейное питание выходной части 5 В/1000 мА
- управление одной кнопкой и пять индикаторов активного маршрута
- поддержка USB-линии общей длиной до 8 м
Характеристики Matrix Audio SU-1
| Тип | USB-коммутатор с гальванической развязкой |
| Назначение | переключение USB-источников и USB-аудиоустройств, электрическая развязка и питание выходной стороны |
| Входы | 2 x USB Type-B, 1 x USB Type-C |
| Параметры входов | High-Speed USB, до 480 Мбит/с; требование к питанию каждого активного входа - менее 5 В, 100 мА |
| Выходы | 2 x USB Type-A, выбираемые |
| Параметры выходного питания | 5 В, до 1000 мА |
| Гальваническая развязка | линии данных, питания и земли между передающей и принимающей сторонами |
| Защита выходного питания | контроль нагрузки, защита от перегрузки по току и короткого замыкания |
| Индикация | 3 индикатора входов, 2 индикатора выходов |
| Управление | короткое нажатие - выбор входа; длительное нажатие - выбор выхода |
| Максимальная длина USB-линии | до 8 м суммарно: до 4 м от источника до входа и до 4 м от выхода до принимающего устройства |
| Напряжение питания | AC 100-120 В, 50/60 Гц или AC 220-240 В, 50/60 Гц; версия фиксируется на заводе |
| Потребляемая мощность | менее 15 Вт |
| Комплектация | сетевой кабель, руководство пользователя, гарантийный талон |
| Габариты (Ш x В x Г) | 120 x 44 x 205 мм |
| Вес | 1,58 кг |
| Гарантия | 12 месяцев |
