Замена подвеса динамика своими руками

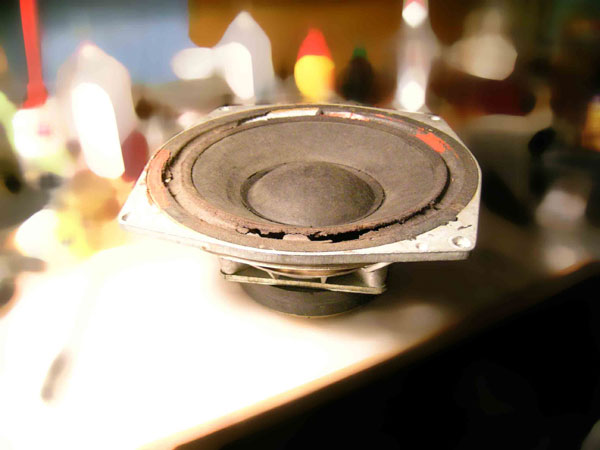

Методика может быть применена для ремонта динамика 25ГДН-1 (10ГД-34) и для других аналогичных динамиков и не может расцениваться как единственно правильная.

Сохранить и прочитать потом —

Для этого понадобится следующие основные материалы:

1. Подвес, соответствующий динамику

2. Любой контактный клей (Момент-1, 88)

3. Латекс или разведенный ПВА

Подвесы поставляются не обрезанными как по внутреннему размеру, так и по наружному т.к. используются не только для ремонта 75 ГДН. Его необходимо обрезать на нужный диаметр.

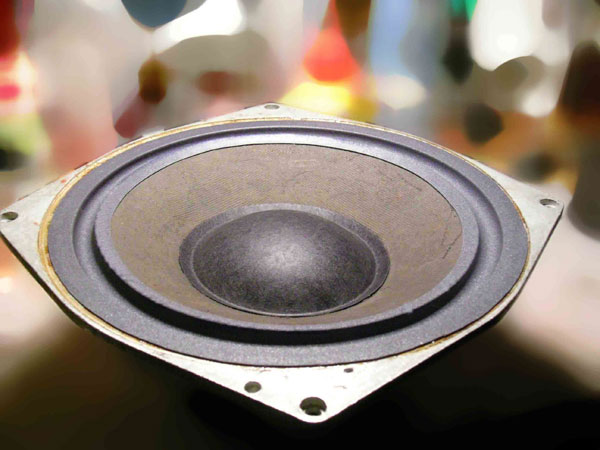

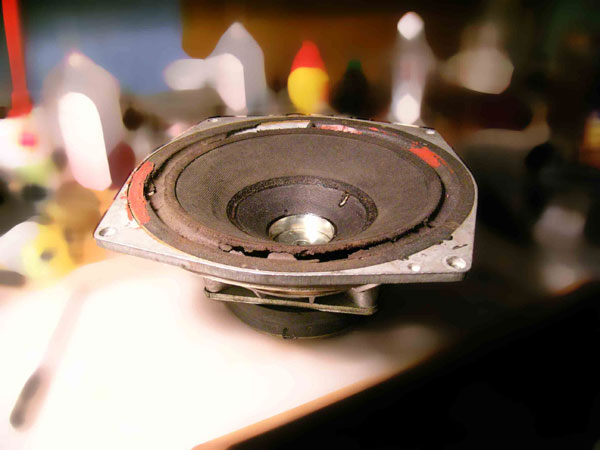

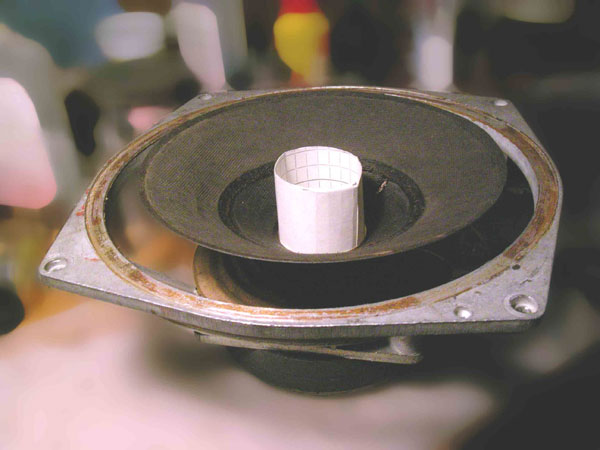

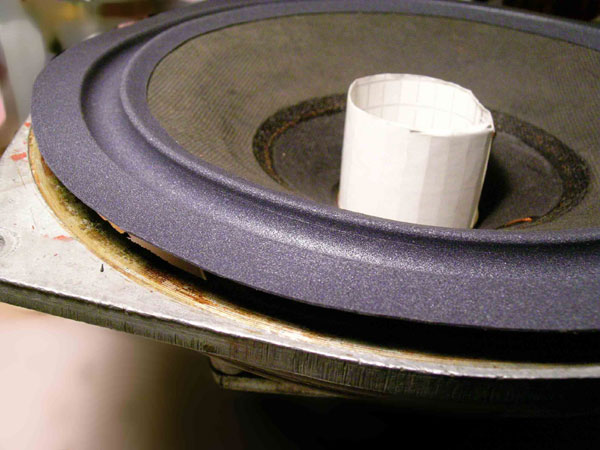

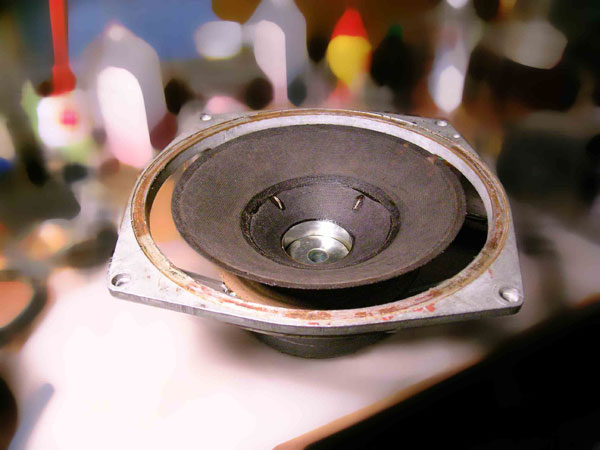

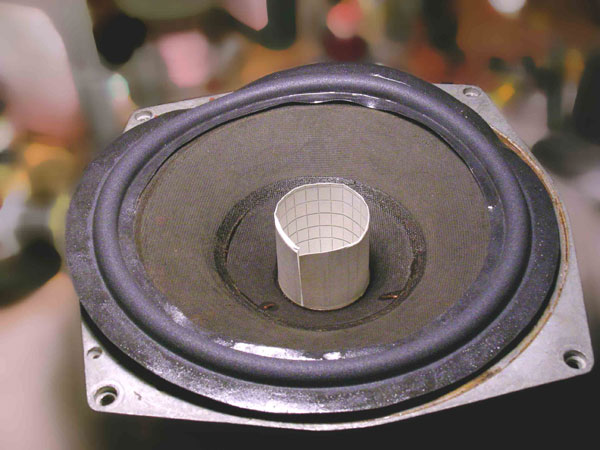

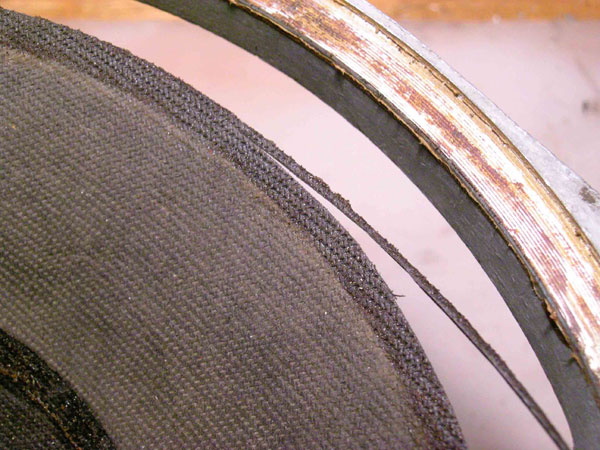

Отклеивается колпак, размочив клей ацетоном. Зачищается место под вклейку подвеса (на диффузоре и держателе). Обрезается диффузор по периметру на 2 мм. С помощью полосок из бумаги (пластика и др.) центруется подвижная система (полоски закладываются в зазор между катушкой и керном магнитной системы). Наносится контактный клей на подвес, диффузор и держатель (подвес в начале потеряет свою форму, потом вернется в исходное положение). И, вооружившись ловкими руками, ровно опускаем подвес на диффузор и держатель. Лучше слегка вытащить диффузор из держателя, чтобы он сначала лег на диффузор, а потом вместе с ним приклеить его к держателю. Вытаскиваем полоски, контролируем качество сборки и приклеиваем колпак. Для этого можно использовать ПВА или 88 клей.

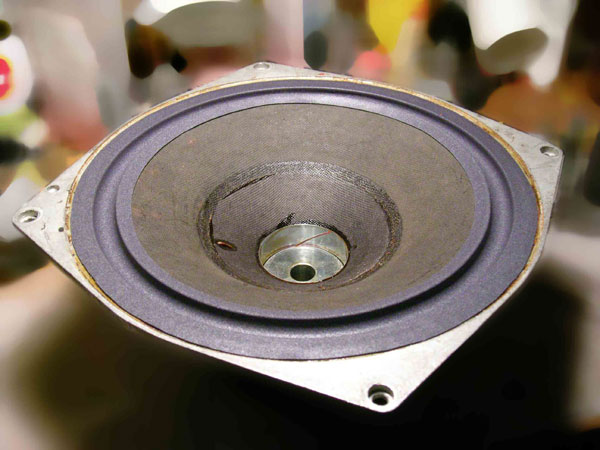

Можно для облегчения процесса отклеить шайбу от диффузора, размочив ацетоном (благо качество клеев наших динамиков оставляет желать лучшего), и отпаять выводы (а лучше их вообще заменить).

Можно, конечно, отклеить от держателя и шайбу, применив для этого растворитель 88 клея - этилацетат.

Тогда, нужно положить подвес на ровную поверхность, намазать клеем диффузор и подвес, после чего опускаем на него диффузор с катушкой. Потом наносим 88 клей на подвес, держатель, а БФ на диффузор и шайбу, центрируем, вышеуказанным методом подвижную систему и вклеиваем.

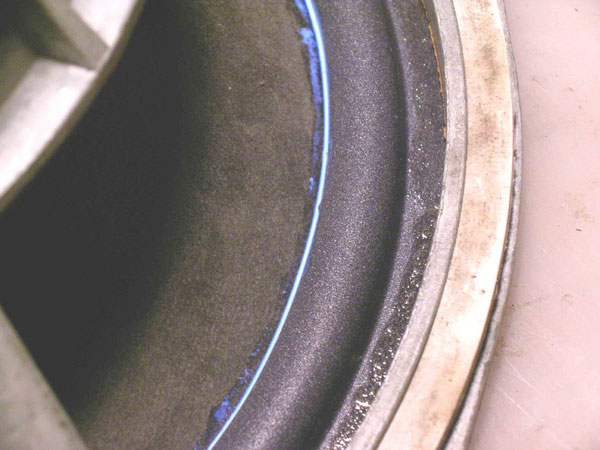

Хорошим тоном считается залить на указанное на рисунке место латекс (или разведенный ПВА).

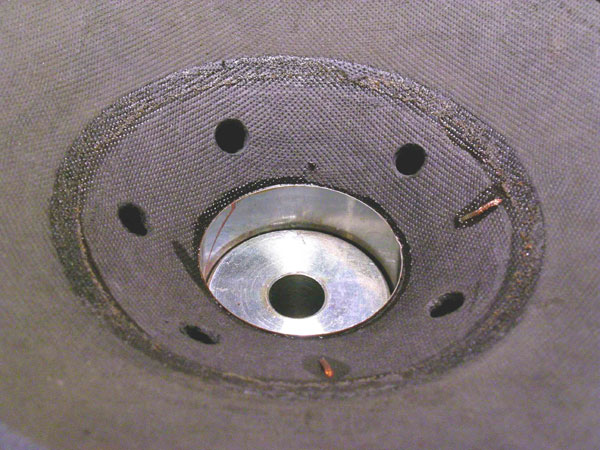

Хорошо еще сделать отверстия под колпаком для лучшей вентиляции.

Подготовлено по материалам портала "www.diffusor.spb.ru"

Эту статью прочитали 86 132 раза
Статья входит в разделы:Полезные советы"Сделай сам"

Поделитесь статьёй:
Обсуждение данного материала
28 марта 2014, 17:56
Сергей
Подвес
Лихо вы подвес задом наперед наклеили!!! Сами то хоть поняли что совершили ошибку?
2 апреля 2014, 12:30
Наталья Богданова (Аудиомания)
Сергей, добрый день! как именно будет наклеен подвес, не всегда имеет значение.И такой вариант тоже допустим.
14 марта 2015, 20:39
Илья
замена подвеса
Сергей, здесь нет никакой ошибки! Эти динамики идут с вогнутым подвесом, заводская конструкция.
11 марта 2017, 00:11
Руслан Владимирович (Гость)
Подбор подвеса
Мне нужен подвес 142-132-110-94 для автомобильного динамика Clarion 090-0101-41(эти цифры под названием)
11 марта 2017, 11:42
Владимир Лобков (Аудиомания) Специалист по Hi-Fi и High End оборудованию
Руслан Владимирович, здравствуйте.
Мы, к сожалению, не сможем Вам помочь с подбором подвеса. Вы являетесь обладателем динамика, на который необходимо наклеить новый подвес. Вооружитесь, пожалуйста, линейкой и таблицей подвесов (таблицу можно найти в паспорте товара под фото любого подвеса), измерьте динамик по схеме (приведена в паспорте товара) и определите по таблице, какой именно подвес наиболее точно подойдет Вашему динамику. Нам, дистанционно, нет никакой возможности произвести замеры и определить их правильность.
http://www.audiomania.ru/content/art-2413.html
Пожалуйста, обратите внимание, что возможно чуть подрезать имеющийся размер под требуемый.
hhttp://manuals.audiomania.ru/data/diffusor_2016.pdf
Спасибо
2 мая 2017, 19:47
Игорь (Гость)
Добрый вечер. Необходимо заменить нч динамик 35гдн1-8. Что можете посоветовать? Спасибо.
3 мая 2017, 09:23
Владимир Лобков (Аудиомания) Специалист по Hi-Fi и High End оборудованию
Игорь, добрый день.

К сожалению, мы не занимаемся подбором компонентов в готовые конструкции и самоделку.
Пожалуйста прочитайте вот эту тематическую статью: http://www.audiomania.ru/content/art-1740.html
Если Вам известны параметры динамиков, Вы можете подобрать аналогичные на свой страх и риск: Динамики НЧ - http://www.audiomania.ru/woofer/
Спасибо.
13 декабря 2017, 10:14
Евгений Александрович (Клиент Аудиомании)
дайте ссылку на катушки пожалуйста, найти не могу
13 декабря 2017, 10:19
Владимир Лобков (Аудиомания) Специалист по Hi-Fi и High End оборудованию
Евгений Александрович, здравствуйте.
К сожалению, мы не даём советов по разделу "Сделай сам".
13 декабря 2017, 10:50
Евгений Александрович (Клиент Аудиомании)
мне не нужен совет, мне надо ссылку на катушки, я их не могу найти у вас на сайте!!!
13 декабря 2017, 11:09
Ирина Кербникова (Аудиомания)
Евгений Александрович, здравствуйте! http://www.audiomania.ru/katushki_induktivnosti/
6 июля 2017, 22:10
валерий (Гость)
Проконсультируйте в вопросе замены подвесов: 1 марка клея, 2 как клеить подвес к диффузору
7 июля 2017, 11:26
Ирина Кербникова (Аудиомания)
Добрый день, Валерий! Посмотрите, пожалуйста, последовательность действий здесь: http://строительство-отделка-ремонт.рф/домоводство/vinil/770-замена-подвеса-на-акустическом-динамике, можно использовать клей, указанный в нашей статье ( Момент или 88), также потребуется латекс или ПВА.
2 сентября 2017, 19:10
дима (Гость)
треснул от 15 лет подвес у динамика колонки от центра на 60 ват Samsung с синим резиновым подвесом
4 сентября 2017, 12:07
Ирина Кербникова (Аудиомания)
Добрый день, Дима! В разделе подвесов, если Вы откроете страничку модели, например, Подвес Diffusor P100-3, есть паспорт товара (значок "Datasheet"). В каталоге производителя есть таблицы подвесов. Там же есть схемы замеров, которые Вам надо сделать, чтобы правильно подобрать подвес по размерам.
21 октября 2017, 08:14
мишка (Гость)
Здравствуйте уважаемые! мне нужны подвесы для динамиков 20 гдс. можетепомоч в этом вопросе?
21 октября 2017, 12:08
Владимир Лобков (Аудиомания) Специалист по Hi-Fi и High End оборудованию
Михаил, здравствуйте.
Мы, к сожалению, не сможем Вам помочь с подбором подвеса. Вы являетесь обладателем динамика, на который необходимо наклеить новый подвес. Вооружитесь, пожалуйста, линейкой и таблицей подвесов (таблицу можно найти в паспорте товара под фото любого подвеса), измерьте динамик по схеме (приведена в паспорте товара) и определите по таблице, какой именно подвес наиболее точно подойдет Вашему динамику. Нам, дистанционно, нет никакой возможности произвести замеры и определить их правильность.
http://www.audiomania.ru/content/art-2413.html
Пожалуйста, обратите внимание, что возможно чуть подрезать имеющийся размер под требуемый.
hhttp://manuals.audiomania.ru/data/diffusor_2016.pdf
Спасибо.
21 октября 2017, 21:08
мишка (Гость)
мне нужны подвесы ППУ диаметром 120мм по наружним краям,по внутреним примерно 80-85мм. У вас есть такие в продаже?
23 октября 2017, 13:51
Ирина Кербникова (Аудиомания)
Добрый день, Михаил! На страничке подвесов есть значок PDF, где в таблице указаны все модели подвесов с размерами. Судя по этой таблице, Вам может подойти модель "Подвес Diffusor P125-1" OD 121 мм, PD 106,5 мм, VD 90 мм, ID 80 мм, H 5 мм. Материал: ППУ 10. Полутор. Подходит к моделям: 10ГД-34, 15ГД-11А, 20ГДС-3, 25ГДН-1-4-80 (10ГД-34-80). Но, на всякий случай проверьте пожалуйста по размерам Вашего динамика, так как у нас нет подбора комплектующих
6 августа 2018, 16:57
Pasha Shulc (Гость)
Подвес
Просьба помочь по фото динамика с размерами подобрать подвес. Что не пойму, как с размерами разобраться
7 августа 2018, 12:20
Ирина Кербникова (Аудиомания)
Добрый день, Павел! Извините. пожалуйста, но у нас нет подбора комплектующих для замены.
25 сентября 2018, 11:18
Михаил (Гость)
Добрый день. Заменил подвесы на динамиках Wharfedale waldus400. Родные стояли пенополиуретановые, я же поставил резиновые. Звук очень изменился не в лучшую сторону. Знакомый говорит , что надо их погонять не менее 100 часов, типа прогреть и разработать подвесы. Как Вы думаете не допустил ли я ошибку приклеив резиновые подвесы вместо пенополиуретановых? Есть ли между ними различие?
25 сентября 2018, 13:55
Ирина Кербникова (Аудиомания)
Здравствуйте, Михаил! Резиновые подвесы отличаются большей плотностью и в основном ставятся в сабвуферы. Но действительно, лучше подождать, пока подвес приработается.
7 декабря 2018, 14:12
Александр (Гость)
Здравствуйте уважаемые! мне нужны подвесы для динамиков от легендарных колонок Radiotehnika S-90. можете помоч в этом вопросе?
7 декабря 2018, 16:36
Ирина Кербникова (Аудиомания)
Здравствуйте, Александр! У нас нет подбора комплектующих, извините пожалуйста. По поиску, НЧ - звено это 75 ГДН ( по сайту Диффузор) подходит подвес 250-10. СЧ звено - 20 ГДС и по тому же сайту и нашим отзывам подходит подвес 125-1. ВЧ указана 6ГДВ 16, этот динамик Вам придётся измерить самому, согласно схеме, представленной в PDF на страничке товара. Рекомендую также проверить и указанные модели для НЧ и СЧ. Можно по отзывам покупателей на нашем сайте, или тоже замерив динамики.
