Винил – что это: как работает виниловая пластинка

Оглавление

1. Винил: как пластинка хранит и воспроизводит звук
2. Как звучит винил и почему это ценят
3. Что такое виниловая пластинка
4. Как устроена виниловая пластинка
5. Как записывают звук на виниловые пластинки
6. Как работает виниловый проигрыватель: от иглы до динамиков
7. Какие форматы виниловых пластинок существуют
8. Как собрать виниловый сетап с нуля

Винил: как пластинка хранит и воспроизводит звук

Принцип, лежащий в основе виниловой пластинки, обезоруживающе прост: звук – это колебание воздуха, колебание воздуха – это механическое движение, траекторию механического движения можно зафиксировать в материале.

Именно это и делает диск из поливинилхлорида: хранит форму звуковой волны в виде физического рельефа – канавки, нарезанной по спирали на его поверхности.

Когда игла проигрывателя опускается в эту канавку, она в буквальном смысле читает информацию о колебаниях воздуха: микроскопические изгибы стенок канавки заставляют иглу вибрировать точно так же, как вибрировал резец при записи.

Эти вибрации преобразуются в электрический сигнал, усиливаются и воспроизводятся динамиками. Весь процесс – от студийного микрофона до слушателя – остается аналоговым: непрерывным, без дискретизации, без потерь при квантовании.

В этой непрерывности и заключается то, что отличает воспроизведение музыки на виниле от любого цифрового формата. Звуковой сигнал не разбивается на отдельные «снимки» с частотой 44 100 раз в секунду, как на CD, а передается как единая, нераздельная волна – такой, какой она была рождена в акустическом пространстве записи.

Точнее говоря, сказанное выше верно, если «цифра» не использовалась ни на каком этапе записи.

Как звучит винил и почему это ценят

Винил это не просто носитель – он символизирует особый способ отношения к музыке, который не исчез в процессе цифровой революции и вернулся с новой силой. «Виниловое возрождение» к 2026 году продолжается уже 19 лет подряд. По современным прогнозам, к 2035 году глобальный объем рынка винила вырастет до 5,84 млрд долларов.

Людям очень нравится хранить музыку на носителях, владеть ими, рассматривать художественное оформление. А аналоговое слушание дает им особый, теплый опыт восприятия, который сильно выигрывает у цифрового потребления перекомпрессированных записей.

То, как звучит виниловая пластинка, принципиально отличает ее от любого цифрового источника: звуковой сигнал здесь хранится в аналоговой форме, без дискретизации и квантования. Это означает, что форма звуковой волны воспроизводится непрерывно – так же, как она была записана в студии.

Многие слушатели описывают этот звук как «живой», «теплый», «объемный». Акустические физики объясняют это с научной точки зрения: аналоговая запись/воспроизведение сохраняет тонкие межканальные фазовые соотношения и гармонические обертоны, которые при цифровом сжатии либо усредняются, либо теряются целиком.

В чем смысл виниловых пластинок с практической точки зрения? Во-первых, приятный ритуал слушания. Формат требует бережного обращения с дисками и регулярного ухода за ними. Достать пластинку из конверта, поставить на плато, опустить иглу – совсем другие ощущения, чем от слепого следования за рекомендательными алгоритмами стримингов. Вы получаете физический, телесный контакт с музыкой, который стриминг принципиально не способен предложить.

Во-вторых, коллекционирование винила – особый вид удовольствия, который может быть еще и выгодным. Ведь даже современные небольшие тиражи интересных артистов могут становиться раритетами, особенно если в конверты с пластинками были вложены автографы, открытки и другие дополнительные материалы. Со временем такие диски дорожают на вторичном рынке.

Что такое виниловая пластинка

«Виниловые пластинки – что это?» – спрашивают новые поколения меломанов и открывают для себя, что за форматом стоит удивительная инженерная история. Пластинка – это аналоговый звуковой носитель: плоский диск из поливинилхлорида (ПВХ) с нанесенной на поверхность спиральной канавкой, в стенках которой закодированы звуковые колебания.

История виниловой пластинки в ее современном понимании началась в 1948 году, когда Columbia Records выпустила первый долгоиграющий диск формата LP диаметром 12 дюймов. До этого на рынке господствовали шеллаковые пластинки на 78 об/мин – хрупкие и с крайне ограниченным временем воспроизведения.

Новый материал – поливинилхлорид – оказался прочнее, легче и, что принципиально важно, позволил нарезать более тонкую и детальную канавку. История сохранила имена ключевых инженеров этого периода: Питер Голдмарк из CBS Laboratories руководил разработкой LP, а Джим Хантли отвечал за производство первых коммерческих тиражей.

Что такое винил в музыке сегодня? Целая культура! Это одновременно формат, особая эстетика и почти культ. Производство пластинок переживает подлинный ренессанс: заводы по всему миру загружены на месяцы вперед, а тираж новых релизов на виниле исчисляется сотнями тысяч копий в год.

Как устроена виниловая пластинка

Как устроена виниловая пластинка – вопрос одновременно химии, механики и акустики. Разберем каждый элемент этой остроумной инженерной конструкции.

Основу составляет диск из поливинилхлорида толщиной около 2–3 мм. Материал выбран неслучайно: ПВХ достаточно тверд, чтобы сохранять форму канавки под давлением иглы, и достаточно эластичен, чтобы не разрушаться при тысячах оборотов.

Цвет классической пластинки – черный – обусловлен добавлением углеродной сажи, которая снижает уровень статического электричества и уменьшает фоновый шум.

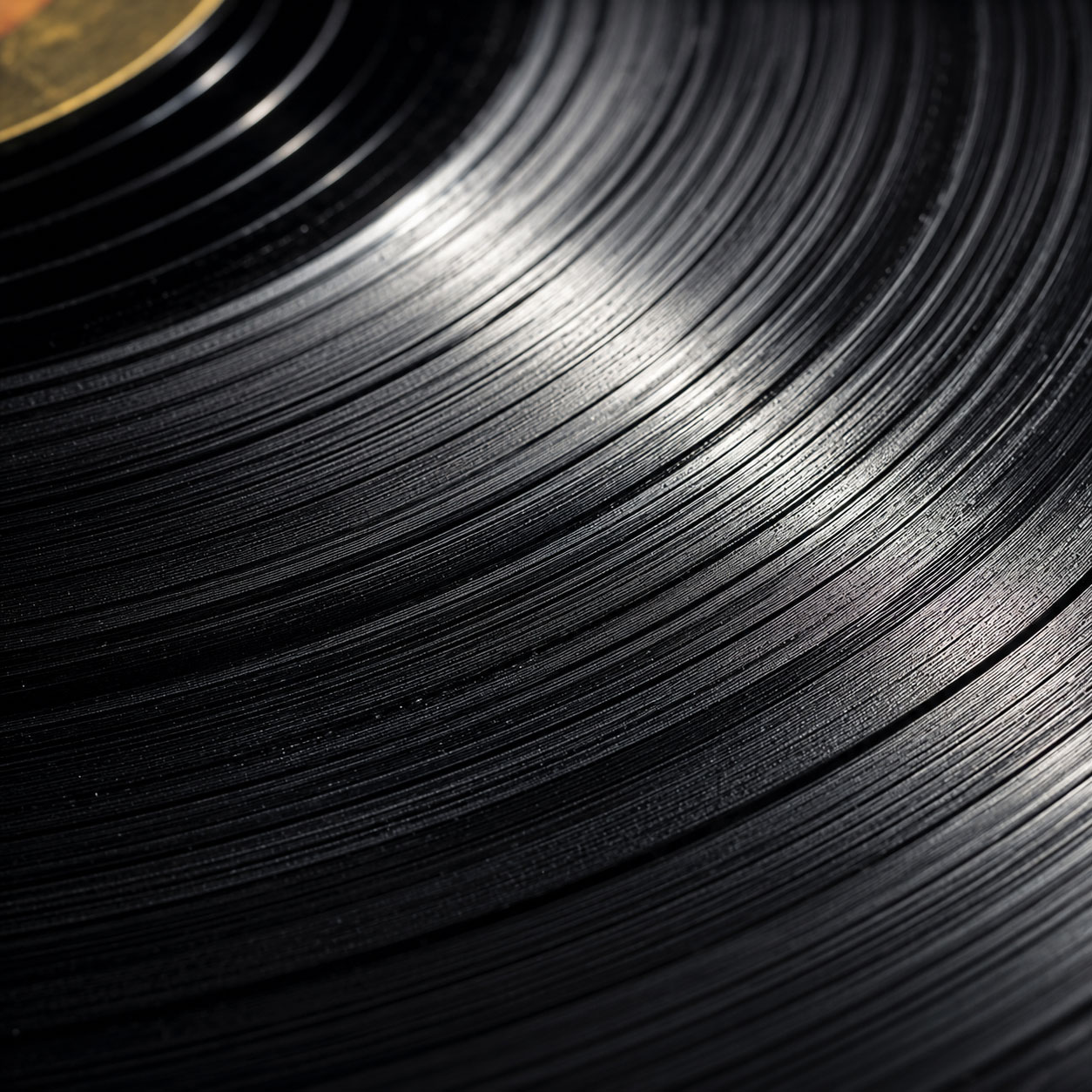

Главный элемент пластинки – спиральная канавка, нарезанная от края к центру. Ее ширина составляет около 0,04–0,3 мм, а глубина – порядка 0,025–0,3 мм в зависимости от уровня сигнала.

Стереозапись кодируется в двух стенках канавки одновременно: каждая стенка несет свой канал – левый и правый. Резец при записи движется не строго вертикально и не строго горизонтально, а под углом 45° к плоскости диска – отдельно для каждого канала.

Таким образом, левый и правый каналы оказываются «записаны» в перпендикулярных друг другу направлениях, что позволяет игле считывать их независимо при воспроизведении.

Оба вектора колебаний лежат в одной вертикальной плоскости, просто направлены под углом 45° в разные стороны от вертикали: один «влево-вниз», другой «вправо-вниз».

Это инженерное решение было принято в качестве стандарта в 1958 году, оно называется «системой 45/45» и используется по сей день.

Как записывают звук на виниловые пластинки

Запись осуществляется лаковым резцом – сапфировым или алмазным, установленным на записывающей головке лакового станка. Резец вибрирует в точном соответствии со звуковым сигналом и прорезает непрерывную спиральную канавку в мягком лаковом диске-мастере.

Мастер затем проходит процесс гальванопластики: с него снимают несколько металлических негативных копий – «матриц», с которых уже прессуются тиражные пластинки. Производство одного тиража включает, как правило, три стадии: мастер → отец → мать → матрица → штамповка.

«Отец» – это первый металлический негатив, снятый гальванопластикой прямо с лакового мастера: точный слепок канавки, но с инвертированным рельефом. С «отца» снимают «мать» – уже позитивную металлическую копию, которая по рельефу повторяет оригинальный мастер и служит для изготовления финальных матриц. Именно матрицы, а не мастер и не «отец», устанавливаются в пресс и штампуют тиражные пластинки.

Знать, как записывается звук на виниловую пластинку, полезно в практическом смысле. Например, чтобы понимать, зачем нужен фонокорректор в домашней аудио системе, рассчитанной на винил.

Процесс записи не только механический, но и частотный. Перед нарезкой мастера звуковой сигнал проходит через RIAA-коррекцию – низкие частоты приглушаются, высокие – усиливаются.

Низкочастотные колебания имеют большую амплитуду – иными словами, резец при записи баса отклоняется сильнее и прорезает более широкую канавку. Если записывать бас на полную громкость (как в исходной фонограмме) без какой-либо коррекции, соседние витки спирали начнут перекрываться, и на диск просто не уместится полноценный музыкальный альбом.

Поэтому перед нарезкой мастера низкие частоты намеренно приглушают, а высокие – усиливают: высокочастотные колебания имеют малую амплитуду и почти не занимают места, зато без усиления они «тонут» в шуме самого винила.

При воспроизведении пластинки фонокорректор применяет обратную RIAA-кривую – возвращает басу его реальный уровень и убирает усиление верхних частот, восстанавливая исходный баланс записи.

Как работает виниловый проигрыватель: от иглы до динамиков

Как работает виниловая пластинка во время воспроизведения – тоже интересно. Тут действует цепочка физических преобразований, в которой механическое движение превращается в электрический сигнал, а электрический сигнал – в звуковые волны.

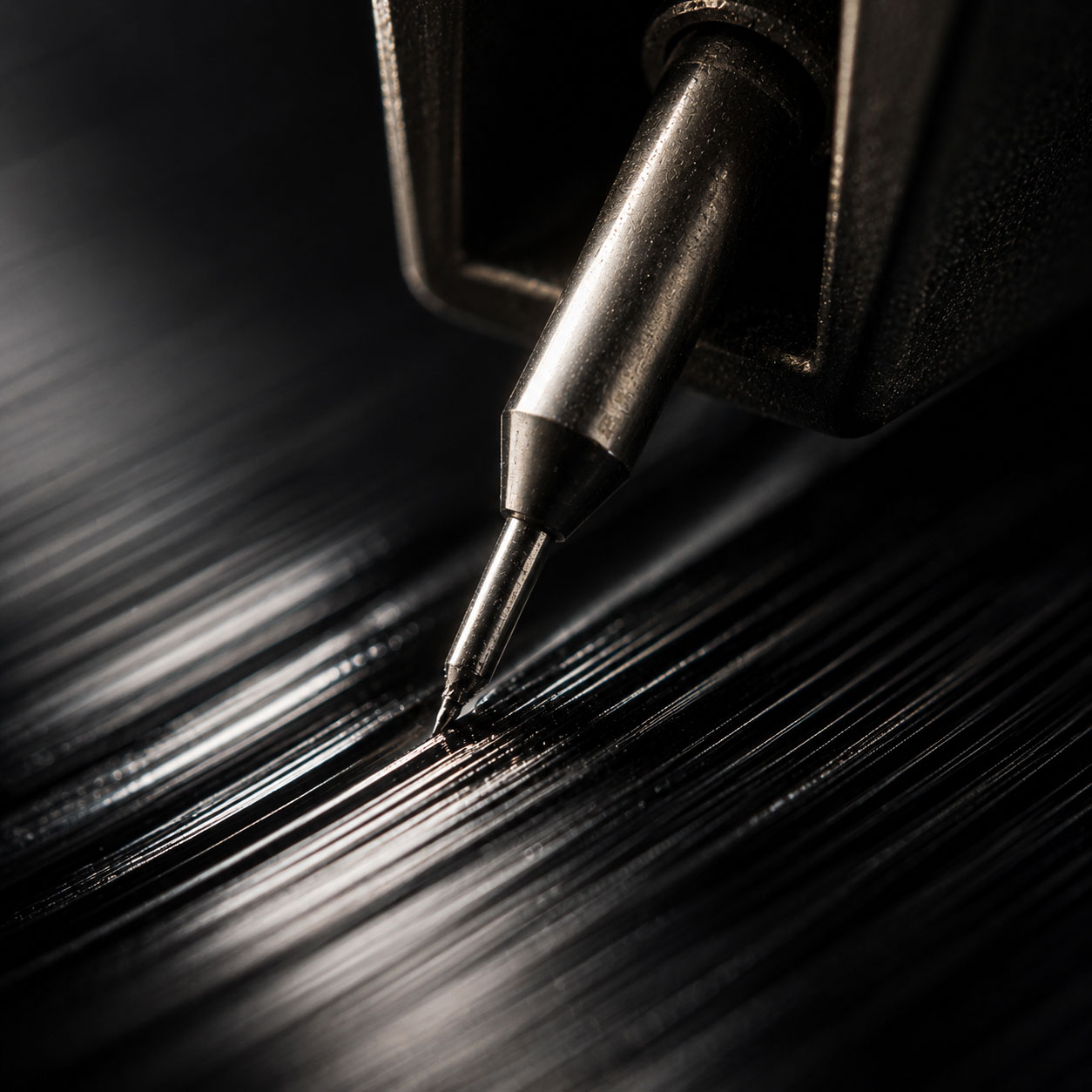

Центральный элемент цепочки – игла (стилус). Алмазный наконечник иглы, диаметром от 0,2 до 0,4 мм, опускается в канавку пластинки и начинает следовать за ее изгибами. Форма поперечного сечения иглы определяет качество контакта: конические иглы касаются стенок канавки по широкому пятну, эллиптические – по более узкому, что позволяет точнее считывать высокочастотные детали.

Специализированные профили – Shibata, Micro-Ridge, Fritz Gyger – разрабатывались для максимально точного считывания информации с дорожки при минимальном износе канавки.

Игла закреплена на кантилевере – тонкой трубке из алюминия, бора или бериллия, которая передает вибрации на генераторный элемент картриджа.

И здесь вступает в работу принцип электромагнитной индукции. В картридже типа MM (Moving Magnet) небольшой магнит, закрепленный на кантилевере, колеблется между неподвижными катушками, индуцируя в них переменное напряжение.

В картридже типа MC (Moving Coil) крошечные катушки закреплены на кантилевере и движутся в поле неподвижного магнита. MC-конструкция обеспечивает более точное считывание дорожки за счет меньшей подвижной массы, но требует более высокого коэффициента усиления фонокорректора.

Как воспроизводится звук с виниловой пластинки дальше – дело фонокорректора и усилителя. Сигнал с картриджа – порядка 0,2–5 мВ для MM и 0,1–0,5 мВ для MC – слишком слаб для прямой подачи на усилитель мощности. Поэтому фонокорректор решает две задачи: усиливает сигнал до линейного уровня и применяет обратную RIAA-коррекцию, компенсируя частотный перекос, намеренно введенный при записи.

После этого звуковой сигнал поступает на усилитель, а с него – на акустические системы, где электрические колебания снова превращаются в звуковые волны.

Как работает проигрыватель виниловых пластинок в части механики – не менее важная составляющая. Плато вращается с точной скоростью: 33⅓ об/мин для LP, 45 об/мин для синглов. Малейшие колебания скорости вращения – детонация – слышны как «плавание» звука. Поэтому качественные проигрыватели оснащаются либо прецизионными поясными приводами с изолированным двигателем, либо прямым приводом с кварцевой стабилизацией скорости.

Какие форматы виниловых пластинок существуют

«Виниловые пластинки – это какие форматы?» – первый вопрос, с которого начинается коллекционирование. Формат определяется диаметром диска, скоростью вращения и, как следствие, временем воспроизведения и качеством звука.

Первый и главный формат – LP (Long Play), диск диаметром 12 дюймов (30 см), вращающийся со скоростью 33⅓ об/мин. При стандартной нарезке одна сторона LP вмещает около 20–25 минут музыки, однако производство может пойти на компромисс: чем больше музыки на стороне, тем теснее канавки, тем ниже уровень записи и, соответственно, динамический диапазон. Именно поэтому аудиофильские издания нередко ограничивают сторону 18–20 минутами ради максимального звукового качества.

Второй по распространенности формат – сингл 7 дюймов (17,5 см) на 45 об/мин. За счет более высокой скорости вращения и короткой дорожки синглы при хорошей нарезке способны демонстрировать звуковое качество, сопоставимое с LP. Первый коммерческий 45-сингл был выпущен RCA Victor в 1949 году.

Существуют и промежуточные варианты: 12-дюймовые синглы на 45 об/мин, популярные в диджейской и танцевальной музыке, а также 10-дюймовые диски – формат, возрожденный рядом инди-лейблов как коллекционное издание.

Отдельного упоминания заслуживает так называемый «советский миньон» – формат, практически не имеющий аналогов в мировой индустрии. Фирма «Мелодия» выпускала небольшие пластинки диаметром 7 и 10 дюймов на скорости 33⅓ об/мин, тогда как весь остальной мир использовал для синглов стандарт 45 об/мин.

Причина была сугубо практическая: большинство советских бытовых проигрывателей поддерживали только две скорости – 33⅓ и 78 об/мин, и выпускать пластинки для недоступной для массового слушателя скорости не имело смысла. В результате сложился уникальный локальный формат: по размеру – сингл, по скорости – LP, по содержанию – как правило, два-четыре произведения на стороне.

Сегодня такие миньоны сохраняются в частных коллекциях либо пылятся на чердаках, в чуланах и гаражах.

Стоит вспомнить и «flexi discs» – тончайшие звуковые листы из PVC, в свое время печатавшиеся прямо в журналах в СССР и Восточной Европе – экзотический формат с узнаваемым звуковым материалом, но очень скромным качеством воспроизведения.

Как собрать виниловый сетап с нуля

Как работает винил на практике, во многом определяется выбором оборудования. Сетап для воспроизведения пластинок состоит из нескольких обязательных звеньев, и недооценка любого из них немедленно скажется на результате.

Известный инженер-электронщик Cambridge Audio Сэм Смит, участвовавший в разработке фонокорректоров Alva Solo и Alva Duo, особенно подчеркивает важность совместимости картриджа и фонокорректора:

«Нужно проверять совместимость по типу картриджа: MM или MC. Moving Magnet, как правило, дешевле – во многом потому, что выдает более высокий уровень сигнала, чем Moving Coil: фонокорректору требуется меньше усиления, а значит, и сама схема проще и дешевле в производстве. В итоге вся система получается доступнее и понятнее для начинающих».

Это первое практическое решение, с которого начинается любой сетап: выбор типа картриджа определяет требования ко всей последующей цепочке. А теперь подробней:

Проигрыватель – первый и ключевой компонент. Не стоит экономить на нем в пользу акустики: качество воспроизведения определяется в первую очередь источником. Для начала подойдут модели с поясным приводом в диапазоне от 15 000 и примерно до 40 000 рублей – Pro-Ject, Rega, Audio-Technica. У многих из них встроенный фонокорректор, на начальном уровне он удобен, но при апгрейде системы его придется обходить.

Фонокорректор – компонент, про который легко забыть, но который невозможно исключить. Без него картридж просто не даст нужного уровня сигнала. Если проигрыватель не имеет встроенного фонокорректора, внешний блок необходим. Производство отдельных фонокорректоров начального уровня – Pro-Ject Phono Box, Cambridge Audio Alva Solo – обеспечивает значительно лучший результат по сравнению со встроенными решениями.

Усилитель и акустика – финальное звено, где электрический сигнал становится звуком. Здесь важен баланс: нет смысла вкладывать 80 000 рублей в проигрыватель и всего 5 000 – в акустику. Первый сетап разумно строить на интегральном усилителе с пассивными полочными АС, либо на активных аудио мониторах с прямым подключением – это сокращает количество компонентов.

Обязательные аксессуары, которые нередко игнорируют:

• щетка для пластинок из углеродного волокна – обязательно ее применение перед каждым воспроизведением;
• антистатический мат на плато – снижает шум и притяжение пыли;
• весы для проверки прижимной силы иглы – неправильная прижимная сила ускоряет износ как иглы, так и дорожки;
• конверты из полиэтиленового терефталата (PET) для хранения пластинок – бумажные внутренние конверты со временем царапают их поверхность.

Как виниловая пластинка воспроизводит звук, зависит от всей физической цепочки. В ней нет незначительных звеньев. Чем точнее игла следует за дорожкой, чем честнее фонокорректор восстанавливает частотный баланс, чем стабильнее вращение плато – тем ближе результат к тому, что было зафиксировано в студии и так далее.

Вывод

Виниловые пластинки в контексте современной аудиофилии – это не архаизм, который намеренно превращен в маркетинговый тренд, а принципиально иной способ хранения и воспроизведения музыкальной информации.

Аналоговая канавка, алмазная игла, RIAA-коррекция, картридж с движущимся магнитом или катушкой – каждый элемент этой цепочки существует по законам «природной» физики. Она оберегает музыкальные записи от существенных потерь, которые дают цифровые алгоритмы сжатия.

Как работает виниловая пластинка – так не могут работать «потребительские» файлы на стримингах.

Однако на вопрос «в чем преимущество виниловых пластинок перед цифровыми форматами» каждый слушатель отвечает по-своему. Одни ценят звуковой характер аналогового тракта, другие – ритуал и телесную связь с музыкой, третьи – коллекционную ценность изданий. Но все они начинают с одного: с правильного проигрывателя.
